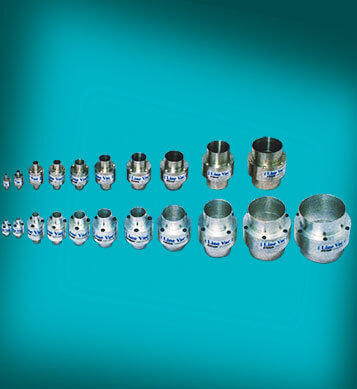

空気増幅器　ラインバック

ラインバックは、すばやい空気移送（搬送）に威力を発揮。吸引側と吐出側の口径が同径なので、配管途中の接続も簡単です。接続口径は19∅〜102∅までの8機種と豊富な品揃え。材質はアルミとステンレスの2 種類があります。

用途例

◎研磨材（砥粒）、ペレット等各種材料の搬送
◎切り粉、粉塵、木屑等の除去（回収）

射出成型機のホッパーへ樹脂ペレットの搬送（Model 6082）

錠剤の箱詰めラインへの搬送（Model 6062）

性能 ※供給圧力：5.5kg/cm² ※在庫規格外

Model		空気消費量（ℓ/min）	真空度（mmH₂O）
アルミ	※ステンレス	空気消費量（ℓ/min）	真空度（mmH₂O）
6078	6058	158	3040
6079	6059	198	2540
6080	6060	303	1820
6081	6061	416	1080
6082	6062	733	1060
6083	6063	934	930
6084	6064	1274	720
6085	6065	1656	590
6086	6066	1939	370
6087	6067	2690	340
※6088	—	3625	260

構造

（1）より供給された圧縮空気は、（2）のチャンバーに充満し、（3）のオリフィス（穴）より管内に放出され、内部の壁面に沿って外部に放出されます。その時、本体内部に真空（負圧）が発生し、周囲の空気（大気）を引き込み、大量の空気となって吐出されます。空気の吐出（移送）速度は、供給空気圧の調整にて簡単に行えます。

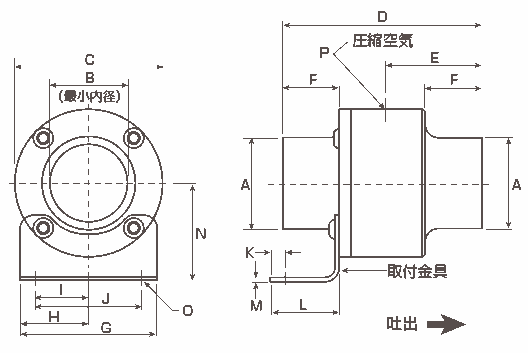

寸法（mm） ※ステンレス：在庫規格外

Model		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
アルミ	ステンレス※	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
6078	6058	10	5	25	55	25	16	32	16	10	21	4	29	2	27	5	BP1/8
6079	6059	13	8	32	66	31	19	32	16	9	17	3	25	2	30	4	BP1/8
6080	6060	19	13	48	99	48	25	51	25	19	39	6	35	2	37	5	BP1/4
6081	6061	25	19	54	99	48	25	51	25	17	33	7	34	2	40	5	BP1/4
6082	6062	32	25	61	99	48	25	64	32	25	51	8	41	2	43	5	BP1/4
6083	6063	38	32	70	111	54	32	64	32	22	44	6	37	2	48	7	BP3/8
6084	6064	51	45	83	111	54	32	76	38	30	59	7	38	2	54	7	BP3/8
6085	6065	64	57	95	111	54	32	76	38	25	51	8	37	2	60	7	BP3/8
6086	6066	76	70	108	143	70	45	83	41	31	61	10	37	2	67	7	BP1/2
6087	6067	102	95	133	143	70	45	83	41	34	69	8	40	2	80	7	BP1/2
※6088	—	127	121	159	143	70	45	105	52	43	88	8	39	2	92	7	BP1/2

ブローバックは、圧縮空気を利用したコンパクトでローコスト、ノーメンテ、クリーン、セイフティーな製品をご提供いたします。
